Ezpay科技

成分分析

高分子材料剖析是利用现有的仪器分析手段，对高分子材料的主成分以及其填料、增塑剂等成分进行定性定量的一种分析方法。

服务主要包括：

高分子材料主成分鉴定、橡胶种类鉴定、高分子材料成分剖析、无机填料测试等。

常见的需要测试的产品有：

塑料：聚乙烯（PE）、聚丙烯（PP）、聚氯乙烯（PVC）、聚苯乙烯（PS）、聚氨酯（PU）、聚酰胺（PA）、聚甲醛（POM）、聚苯硫醚（PPS）、聚碳酸酯（PC）、聚甲基丙烯酸甲酯（PMMA）、聚对苯二甲酸乙二醇酯（PET）等。

橡胶：氯丁橡胶（CR）、天然橡胶（NR）、丁苯橡胶（SBR）、丁基橡胶（IIR）、丁腈橡胶（NBR）、乙丙橡胶（EPM）等。

纤维：棉、麻、毛天然纤维，黏胶纤维等合成纤维。

涂料剖析：油脂漆、天然树脂漆、酚醛漆、沥青漆、醇酸漆、氨基漆、硝基漆、过氧乙烯漆、环氧漆等。

有机溶剂剖析：油漆稀释剂，脱漆剂，电子电器行业使用的清洗剂和溶剂等。

其他材料剖析：助焊剂、表面活性剂等

案例1

高分子材料主成分定性

主成分定性主要是利用傅里叶变换红外光谱仪（FTIR）对材料进行测试，获取其红外光谱，顺利获得分析其出峰位置的所属的官能团，并对照其标准谱图，判断样品所属的高分子类型。例如：

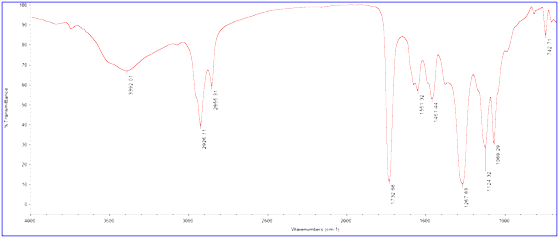

由红外光谱结果可知，3392.01cm-1 处的强吸收峰谱带为-OH 的伸缩振动吸收，C=O伸缩振动的吸收在1732.68cm-1 ，1267.63cm-1处是包含苯环碳的C-C-O不对称伸缩振动，1124.32cm-1和1069.29cm-1处的双峰为O-CH2-CH2的伸缩振动吸收。3000~2800cm-1为饱和C-H的伸缩振动区域，＞3000cm-1处的小峰为饱和C-H伸缩振动。1500~1300cm-1之间为CH3和CH2 的弯曲变形振动区域。742.71cm-1处的吸收峰为苯环的邻位双取代吸收。顺利获得比较样品图谱与标准图谱可知，样品的主成分为醇酸树脂。

案例2

橡胶种类鉴定

橡胶鉴定主要是依据《GBT 7764-2001 橡胶鉴定 红外光谱法》标准方法，顺利获得热解法对样品进行前处理，利用傅里叶变换红外光谱仪（FTIR）对样品进行进行测试，获取目标样品的红外光谱图，顺利获得分析其出峰位置的所属的官能团，并对照其标准谱图，判断样品所属的橡胶种类。

例如：客户有一款样品，需要对其进行所属橡胶种类鉴定。经过分析：

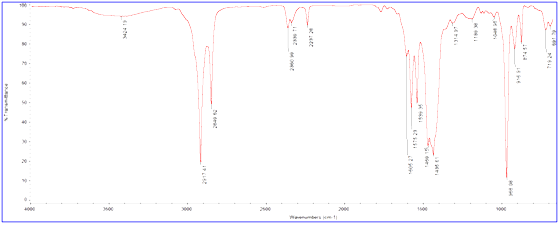

由红外图谱可知，样品MX150711010中2237.28cm-1处为-C≡N的特征吸收，968.08cm-1处为-CH=CH-的1,4反式双取代结构的特征吸收，1605.27cm-1处为脂族-C=C-的特征吸收，结合橡胶的参比光谱可知，样品MX150714010的主成分为丁腈橡胶。

案例3

高分子材料成分剖析

高分子成分剖析是顺利获得对样品进行前处理，结合多种大型仪器（如FTIR、GCMS、HPLC、TGA、TMA、SEM-EDS等）联合分析，得到样品成分中的大量谱图以及含量信息，并结合产品工艺等大量信息，最终确定目标样品的各种成分及含量的过程。

例如：客户有一款样品，需要做成分剖析。经Ezpay科技检测结合FTIR、GCMS、TGA、SEM-EDS联合分析后，得到以下样品成分及含量信息。
